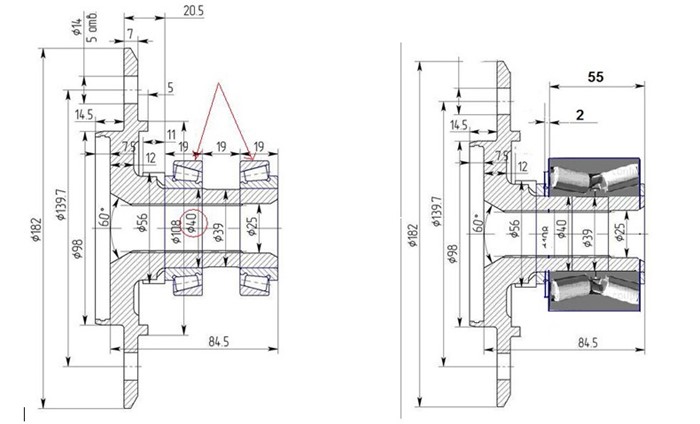

Стандартная ступица                                                            Модернизированная ступица



     В стандартной ступице устанавливаются два конусных подшипника с затяжкой гайки 6,8 Н·м (0,7 кгс·м). Диаметр ступицы должен быть 40 мм. При установки ступицы диаметров 40,5 мм сложно установить натяг подшипников и это является причиной быстрого износа.

     В модернизированной ступице установлен подшипник шириной 55 мм. Затяжка гайки составляет 200-220Нм (20-22кгс-м).



Сборка узла.



Сборка узла на Драйве

http://www.drive2.ru/cars/chevrolet/niva/niva/niva67/journal/1103477/#post

Дополнения по сборке для а/м Нива до 2007 г.в.

http://www.drive2.ru/cars/chevrolet/niva/niva/niva67/journal/2507989/

Замена тормозного диска на узле с подшипниками Ивеко.

http://www.drive2.ru/l/585996817724879502/





1.Собираем ступицу с диском если она разобрана. Если ступица изношена то ее нужно заменить.

2. Собираем поворотный кулак. На него устанавливаем пыльник, поворотный рычаг.

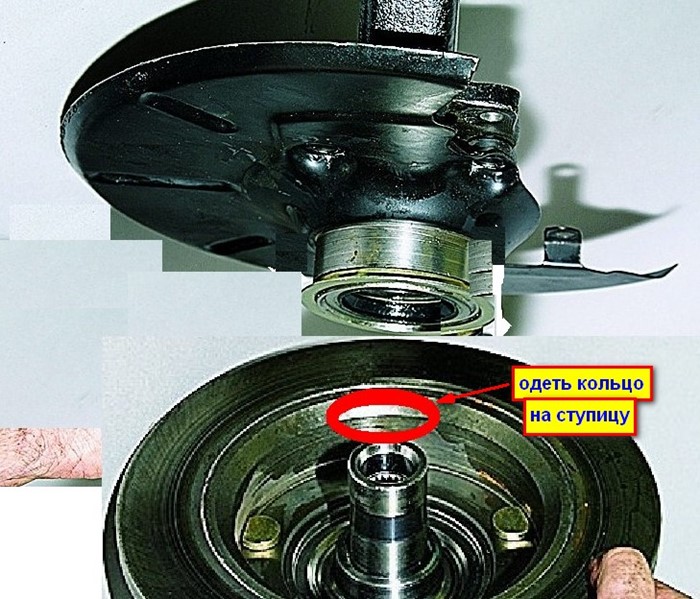

3. Одеваем на ступицу проставочное кольцо 2 мм(ЭТО ВАЖНО).

4. Спрессовываем узел на прессе, либо подходящим большим болтом с гайкой. Если ступица слегка изношена то может зайти с легким натягом без запрессовки.

5. Устанавливаем узел на машину, затягиваем гайку по принципу переднеприводных автомобилей Ваз(сильно но без лишнего усердия). Фиксируем гайку.







Причины износа штатных подшипников.

1. Несоосность посадочных мест подшипников.

Гнезда подшипников находятся непараллельно друг другу, что ведет к неправильной работе подшипника(на схеме стандартной ступицы обозначены красными стрелками). При установки подшипника в такие кулаки при натяжении внешняя и внутренняя обойма подшипника перекашиваются относительно друг друга и ролики не работают по полной поверхности обойм. На фото приведены примеры выработки на внешней обойме при неправильной работе подшипника.

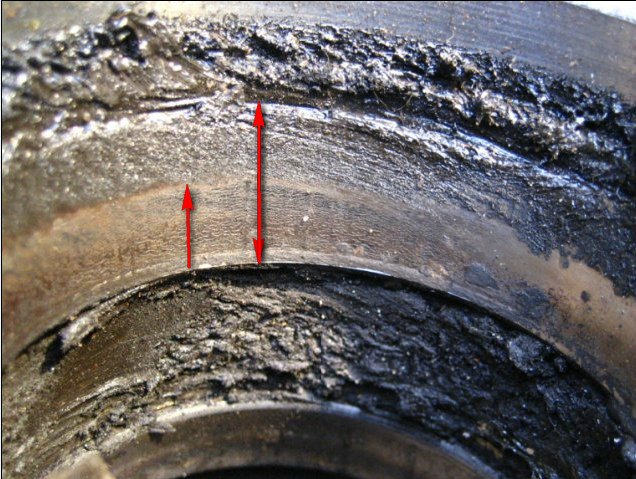

Перекос обойм, маленькая стрелка показвыет рабочую поверхность, большая ширину обоймы.

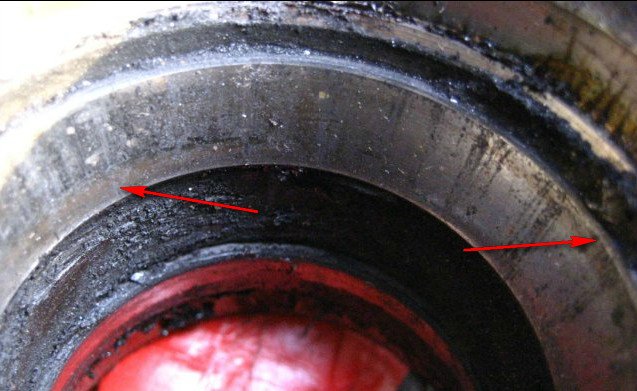

Перекос обойм. Стрелками показаны места наибольшей выработки(темные пятна). Справа вверху, слева внизу. Подшипник работал наискосок что привело к быстрому износу.



2. Брак кулаков

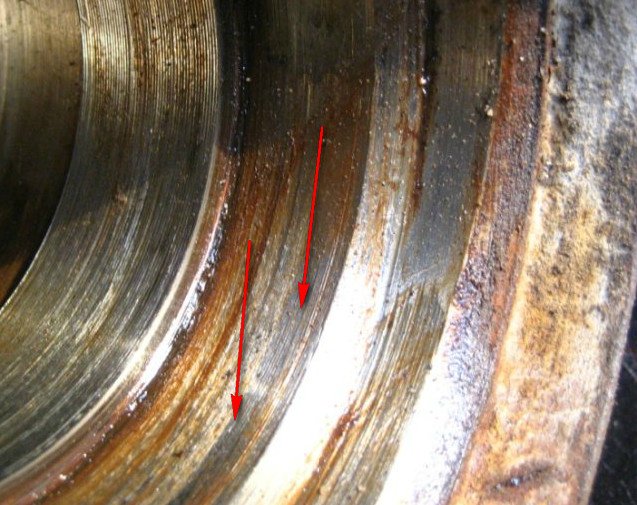

Гнездо подшипников имеет больший размер что приводит к проскальзыванию внешней обоймы подшипника в кулаке. Это приводит к перегреву и выходу из строя подшипника. На фото темные следы проскальзывания внешней обоймы показаны стрелками.

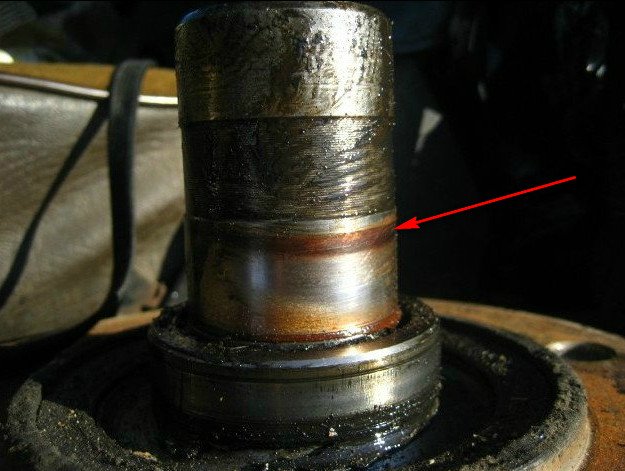

3. Износ ступицы.

При обычной замене штатных подшипников часто бывает недостаточно просто поменять подшипники, Износ на ступице вызывает дополнительное трение между ступицей и внутренней обоймой подшипника что приводит к нагреву и быстрому износу подшипника.
